SG461-III型织物透气量仪
具体成交价以合同协议为准
2025-12-08常州市
- 型号
该企业相似产品
产品简介
6、包含11个测试用喷嘴和6套压头套圈和定值圈及1块8.5mm标准校准孔板，所有喷嘴都经过全量程内逐点标定，保证测试数据的准确性。经过对比，测试结果准确性可以和国外进口仪器媲美。
用于测试丙纶滤布，除尘滤袋，单丝滤布，无纺滤布，压滤机滤布过滤布，网袋，高温滤布，涤纶滤布，工业用布等除尘布袋，各种平面材料如：产业用纺织品、面料、针织物、机织物（包括紧密涂层织物）、无纺布、高透气纸张，造纸毛毡，玻璃纤维，空气滤清器，工业滤布（滤纸）等多…
详细信息
用途：
SG461-III型织物透气量仪用于测试丙纶滤布，除尘滤袋，单丝滤布，无纺滤布，压滤机滤布过滤布，网袋，高温滤布，涤纶滤布，工业用布等除尘布袋，各种平面材料如：产业用纺织品、面料、针织物、机织物（包括紧密涂层织物）、无纺布、高透气纸张，造纸毛毡，玻璃纤维，空气滤清器，工业滤布（滤纸）等多种材料的透气性，进行快速、精准地测试。
适用标准：
GB/T5453 纺织品 织物透气性的测定（中国标准）
GB/T13764 土工布透气性的试验方法（中国标准）
GB/T 22819 高透气纸张透气性的测定（中国标准）
GB/T 30133 卫生巾用面层通用技术规范（中国标准）
FZ/T 64055 袋式除尘用针刺非织造过滤材料（中国标准）
GB/T 6719 袋式除尘器技术要求（中国标准）
ASTM D737，ISO9237，ISO5636，ISO7231，AFNORG07-111，BS5636，DIN53887，JISL1096-A及其他各国标准。
仪器特点：
1、采用微电脑控制系统，高精度压力传感器，数字反馈调节吸风量，自动跟踪测定并显示每点压差，同一试样测试多次重复性和稳定性非常好。
2、仪器台面经多道烤漆和磨砂处理，台面丝滑如顺。
3、能准确检测各种试样的透气性能，台差小，精度高。
4、操作简便，大幅缩短测试时间。
5、中文液晶触摸屏控制，内置26键中英文输入法，中文+拼音输入更直观。
11个测试用喷嘴
6套压头套圈
6套定值圈+1块8.5mm标准校准孔板
7、数据端口：可以连接外置存储卡，导出数据，不用担心数据遗失。
8、测试数据直接显示在液晶触摸屏上，无需人工查表计算，就可显示各设定值，提高测试效率，满足多个国家多种测试标准，测试结果自由换算（mm/s, cfm, cm³/cm²/s, L/m²/s,L/dm²/min,m³/m²/min,m³/m²/h,dm³/s at 25cm²等）。 9、仪器自带微型打印机快捷方便打印报告。
技术参数：
1.测试范围：0.2-11838mm/s
2.测量单位：mm/s, cfm, cm³/cm²/s, L/m²/s,L/dm²/min,m³/m²/min，m³/m²/h,dm³/s at 25cm²等
3.测量时间：2-15秒，实际测试时间根据样品而定
4.测量方式：自动定压
5.测试精度：≤±2%
6.测试压力：0-500pa（试样表面压差），0-5000pa（喷嘴表面压差）
7.测试面积：5㎝²、 20㎝²、50㎝²、 100㎝²、Ф50mm（≈19.6cm²）、Ф70mm（≈38.5cm²）
8.喷嘴：共11只
9.测试厚度：0-12mm
10.数据端口：Usb选配
11.数据输出：高清触摸屏幕显示，自带微型打印机
12.电源及功率：220V±10%，50Hz，1200W
13.设备外形尺寸：810mm×380mm×1050mm(长×宽×高) 14.重量：150kg
设备配件：
1.试样面积定值圈板：4块(5cm²、20 cm²、50 cm²、100 cm²)
2.试样面积定值圈：2块(φ50㎜≈19.6cm²)，(φ70㎜≈38.5 cm²)
3.试样压紧圈：5只(φ52㎜、φ72㎜、φ28㎜、φ53㎜、φ82㎜)，注：100cm²压紧圈为压头的内径。
4.喷嘴：11只(φ0.8、φ1.2、φ2、φ3、φ4、φ6、φ8、φ10、φ12、φ16、φ20㎜)
5.喷嘴座：1只(供φ0.8、1.2、2、3～φ4喷嘴用)
6.孔板：1块（φ8.5校准孔板）
7.密封圈：（大小各1只）
8.USB型数据线：1根
9.打印纸：2圈
10.说明书：1本
【详细介绍一下SG461-III型织物透气量仪操作界面和设置】

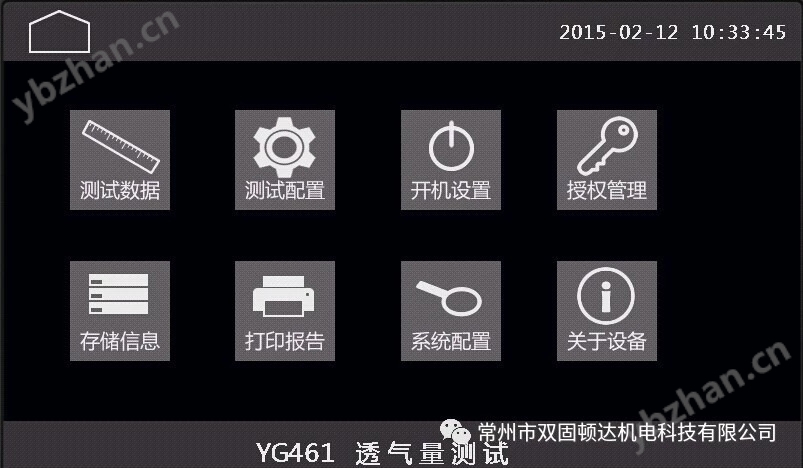

①.主界面如下图
主界面以图标模块的方式列出了所有的功能，点击任意图标可以打开相应的功能。在此界面点击时间显示区域，会弹出数字键盘，可以对系统时间进行更改。输入的时间格式为AAAABBCCXXYYZZ，点击输入按钮，保存当前的输入时间。A为四位的年份，B为两位的月份，C为两位的日，X为两位小时（24小时制），Y为两位的分，Z为两位的秒。
②.测试设置：
测试设置界面视图1
·点击“测试定压值“灰色显示区域，系统弹出小键盘，可以输入测试所需定压值。
·点击“测试用喷嘴”灰色显示区域，可以更换喷嘴大小。点击便会循环显示喷嘴号。设置的喷嘴号必须和安装的一致（针对A型和B型）。口径分别为φ0.8、φ1.2、φ2、φ3、φ4、φ6、φ8、φ10、φ12、φ16、φ20㎜。
·点击“测试用定值圈”灰色显示区域，可以更换定值圈的大小。点击便会循环显示定值圈大小。分别是5㎝²、19.6㎝²、20㎝²、38.5㎝²、50㎝²、100㎝²(φ50㎜≈19.6㎝²，φ70㎜≈38.5㎝²)
·点击“测试用单位”灰色显示区域，可以更换测试单位。点击便会循环显示测量单位。
·点击“下一步”，显示测试设置界面2
③. 测试设置2
测试设置界面2视图
·点击“试样名称”灰色显示区域，弹出中文键盘，输入试样的名称。
·点击“编号/规格”灰色显示区域，弹出中文键盘，输入对应规格。
·点击“气流方向”灰色显示区域，切换气流方向为正向或者反向。
·点击“测试次数”灰色显示区域，弹出数字键盘，输入所要测试的次数。
·点击“下一步”，切换到测试设置界面3。
④. 测试设置3
测试设置界面3视图
·点击“测试工程名”灰色显示区域，弹出中文键盘输入测试的工程名。如果没有输入工程名称，系统会自动生成以“工程_XXXXXX.tqproject”为名的工程文件，其中XXXXXX为生成此文件对应时间的时分秒。
·点击“完成”，完成所有的设置，进入测试状态。系统提示按下压头进行测试。
测试数据界面
“透气率”红色显示区域显示当前测量的瞬时值。（透气率和透气量为同一指标，叫法不同）
“测试单位”显示当前的测量单位。（如mm/s）。
“上压差”“正压差”显示对应的压力单位为Pa。
“剩余次数”显示当前测试工程所剩测量次数。
“喷嘴”显示当前测试的喷嘴。
“取消本次”按钮，可以取消当次测量。
“取消所有”按钮，可以取消所建的测试工程，并退出。并会删除不完整的测试文件。
注：测试完成后，界面自动跳转到测试配置1界面，以方便下一次测试。测试文件也会自动保存到设备存储区。以便数据的管理。
⑤. 打印报告
打印报告界面
数据的管理是通过年月日为索引来管理的，在此界面，用户可以点击年月日所对应的灰色设置区域输入相应的时间，点击“查询”按钮会显示指定日期的测试工程数据。在左侧的列表中会显示查询到的测试工程文件名，如果数据比较多，可以点“下一页”来显示更多的数据。当显示完所有的数据索引时，可以点击“查询”按钮来回到页索引列表。
点击列表中显示的文件名，可以打开对应的工程文件，进行数据的删除、预览、打印。
注：经常对数据进行清理，可以节省存储空间。
