WK-L2R8C2 电力通信管理机 MODBUS/104储能EMS网关

WK-L2R8C2是一款基于智芯微工控行业平台级处理器四核Cortex-A7设计, 单核主频800MHz，内存1GB/2GB DDR3L，存储8~128GB，提供丰富的硬件外设支持，如：网络、串口等，具有体积小、功耗低、效率高等特点，支持MODBUS、DLT645-97/07、OPCUA、IEC104、IEC101、IEC103、IEC61850、MQTT等200多种通讯规约，适用于电力、储能、能源管理、工业自动化控制系统等场合。

1、参数说明

l  智芯微 CPU：

n  32bit ARM Corte-A7架构，四核心，单核主频800MHz，1.6MIPS/MHz

l  内存：

n  1GB DDR3，可选2GB

l  FLASH：

n  8GB EMMC，可用空间不低于6GB。选配支持高达128GB

l  加密：

n  支持PRNG/DES/3DES/AES/SHA/HMAC加密，256位加密模式

l  看门狗：

n  内置WDT，溢出时间小于2秒，支持软件配置1~180秒，支持空闲唤醒和掉电唤醒

l  RTC:

n  高精度实时时钟，内置供电电池

l  调试口：

n  1路TYPE-C串口为系统console口。波特率：115200，数据位：8，停止位：1，校验位：none，流控：无

l  RS485：

n  8路RS485通讯，内部全隔离保护设计

n  2路复用RS232通讯，内部全隔离保护设计

l  CAN：

n  2路CAN通讯，内置隔离保护设计

l  网络：

n  2路10M/100M自适应工业以太网，标准RJ45接口

n  15KV TVS保护，内部全隔离保护设计

l  无线功能（可选）：

n  射频波段800/900/1800/1900MHz（可选2/3/4G）

n  可选WIFI：可连接AP，也可做AP

n  1个SIM卡接口，1个天线接口

n  传输速度：达到相应功能的标准速度

l  TF卡：

n  不支持

l  电源：

n  输入电压：9~24DCV，推荐使用12DCV/3A

n  单机功耗：<4W（待机）

l  机械特性

n  外壳金属材质

n  尺寸：高173.8mm*宽42mm*深110mm

n  防护等级：IP63

l  工作环境

n  工作温度：-40℃~+70℃

n  工作湿度：5% ~ 95%

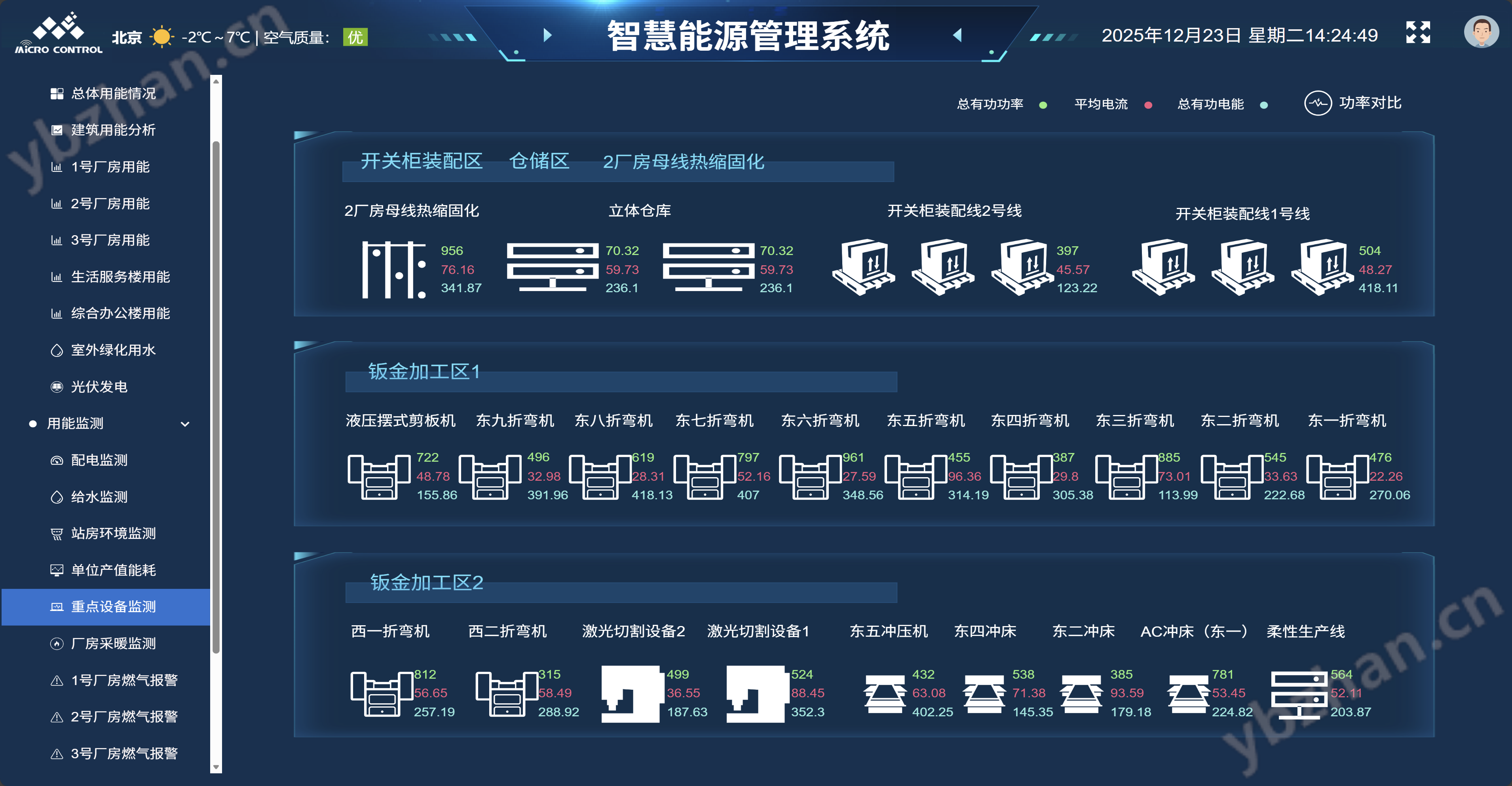

工程案例：
