产品简介
交流接触器JZC1中间继电器
详细信息
概述
JZC1系列接触器式继电器主要用于交流50HZ或60HZ、额定工作电压至660V或直流额定工作电压至660V的控制电路中，用来控制各种磁铁线圈及用作电信号的放大和传递，是实现自动、远控的低压电器元件。
符合标准：GB/T 14048.5、IEC 60947-5-1。
产品型号定义
| 额定绝缘电压（V） | 额定工作电流（A） | 机械寿命（次数1×106 ） | 电寿命（次数1×106 ） | 操作频率（H） | 吸引线圈工作电压范围 | 吸引线圈功率消耗 | 约定自由空气 发热电流（A） | |||||
| AC-15 | DC-13 | AC-3 | AC-15 DC-13 | 交流VA | 直流W | |||||||
| 吸合 | 起动 | 吸合 | 起动 | |||||||||
| 660 | 0.95 | 0.15 | 10 | 1.0 | 1200 | 1200 | （0.8-1.1）Us | 10 | 68 | 6.5 | 6.5 | 10 |
| 线圈额定控制电源电压（Us）为: AC24V,48V,110V,220V,380V;DC24V,48V,110V,220V | ||||||||||||
工作条件
1. 周围环境温度：-5℃-- +40℃，24小时内平均值不超过+35℃。
2. 海拔高度：不超过2000m
3. 大气温度：温度+40℃时，空气相对湿度不超过50%。在较低的温度下可允许有较高的湿度，对由于温度变化偶尔产生的凝露应采取特殊措施。
4. 污染等级：3级
5. 安装类别：III类
6. 冲击振动：产品应安装和使用在无显著摇动，冲击和振动的地方。
规格和接线图
| 规格和接线图型号 | 结构 | N-O contact | N-C contact |
| JZC1-04 | 单层
| 0 | 4 |
| JZC1-13 | 1 | 3 | |
| JZC1-22 | 2 | 2 | |
| JZC1-31 | 3 | 1 | |
| JZC1-40 | 4 | 0 | |
| JZC1-44 | 双层 | 4 | 4 |
| JZC1-53 | 5 | 3 | |
| JZC1-62 | 6 | 2 | |
| JZC1-71 | 7 | 1 | |
| JZC1-80 | 8 | 0 |
产品尺寸
安装说明
1. 螺丝安装。
2. 35毫米标准DIN导轨安装。
注意事项
1. 请按照本说明书进行安装和使用，安装或维修时请切断电源，维修人员能进行。
2. 继电器动作后，请不要接触有电的部件。
规格型号
| 型号 | A max | B max | C max | a | b |
| JZC1-04, JZC1-13, JZC1-22 JZC1-31, JZC1-40 | 46 | 79 | 80 | 35±0.5 | 60±0.6 |
| JZC1-44, JZC1-53, JZC1-62, JZC1-71, JZC1-80 | 46 | 79 | 106 | 35±0.5 | 60±0.6 |
| JZC1-13Z,JZC1-22Z JZC1-31Z , JZC1-40Z | 46 | 79 | 125 | 35±0.5 | 60±0.6 |
| JZC1-44Z,JZC1-53Z, JZC1-62Z,JZC1-71Z, JZC1-80Z | 46 | 79 | 142 | 35±0.5 | 60±0.6 |

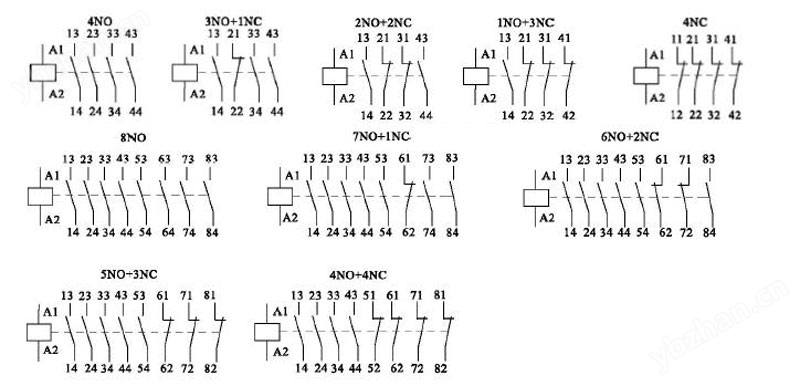

接线图
