产品概述 KH63是科惠电子专为电力仪表的物联网化而生的一款多功能电力监控仪表
详细信息
产品概述
KH63是科惠电子专为电力仪表的物联网化而生的一款多功能电力监控仪表。功能支持三相全电参数采集、四象限电量及复费率电量存储、电能质量分析、温度采集、开关量输入检测、继电器输出控制等功能，通讯方面有本地通讯RS485和蓝牙，无线通信具有4G cat1/NB-IoT/LoRa等。
KH63具有软硬件剪裁功能，即可实现普通能耗管理的电计量功能，也可实现物联网化的无线通信。KH-M3D主要应用在电力系统、工矿企业、公共设施、智能大厦的电力监控。方便用户进行用电监测、集抄和管理，可灵活安装在配电箱中，可用于电力运维、环保监管等在线监测类平台中。
KH63尺寸为72mmΧ88mmΧ72mm，小身材大智慧。外壳采用PC+10%GF的国网1U材料。
产品特点
▶ 采集单路环境温度信号，测温范围：-20 ~+70℃；误差：±0.5度
▶ 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程
▶ 带ESD保护电路的RS-485通信接口
▶ 宽工作电压DC10～30V，并具防接反保护功能
▶ 采用工业级芯片，内置看门狗，保证可靠性
▶ 带LED指示工作状态，方便现场安装及调试；
▶ 使用35mm标准DIN导轨安装，多种接线方式，便于现场安装布线；
应用范围
▶ 各种工业自动化测量与控制系统中采集环境温度信号
▶ 工矿企业、民用建筑、楼宇自动化配电系统
▶ 地下电力电缆线路上的各类监测装置，环网柜内的监测设备等

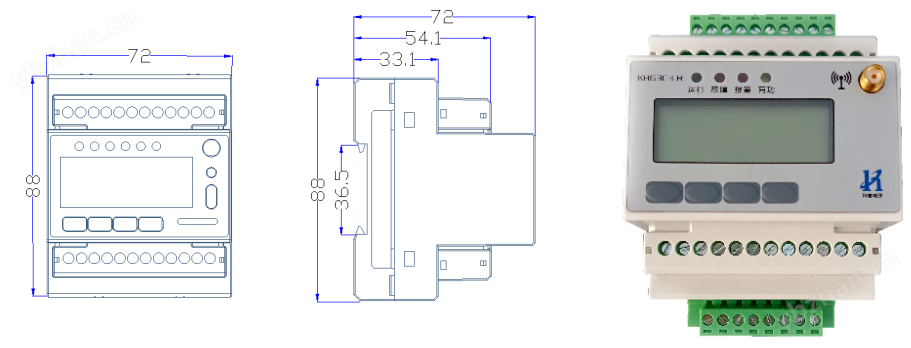

选型规格及外形尺寸图
安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可；
安装2：螺钉安装，M3固定孔间距37mm，螺丝固定；
尺寸：长74（含端子）×宽46×高28mm
接线：
（1）将相应的连接端子插入模块；
（2）使用0.2～3.3mm²的电缆，从每条线的端部剥去6mm连接在端子上，并将导线插入连接端子的相应位置。
（3）将接线螺钉力矩紧至0.56～0.79N·m。
端子定义及典型接线
辅助电源、RS485通讯及脉冲输出接线

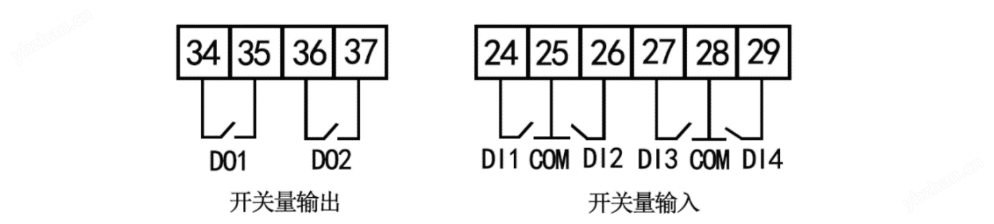

开关量输入/输出端子
开关量输入采用开关信号输入方式，仪表内部配置了5V工作电源，外部无需供电，只能检测信号的接通或断开，而非电平信号。
开关量输出为继电器方式，通流量为交流250V 3A或直流30V 3A。
测温、漏电流端子
KH-63C仪表内置5A电流互感器，外部采样电流大于5A时需要外加电流互感器，通过软件或按键配置相应的变比即可。仪表支持三相四线经电流互感器接入、三相三线经互感器接入、三相四线经电压电流互感器接入和三相三线经电流电压互感器接入四种方式。
技术参数
性能 | 参数 | ||
| 输 | 电压 | 额定 | 3×57.7/100V，3×220/380V |
| 频率 | 50Hz | ||
| 电 | 额定 | 3×1.5(6)A | |
| 启动电流 | 0.1% | ||
| 测量参数 | 电压、电流、有功功率、无功功率、视在功率、正反向有无功电能、分相计量 | ||
| 测量精度 | 有功电能0.5级，无功电能1级 | ||
| 输 | 有线 | 输出接口 | 1路RS485接口 |
| 通讯规约 | 标准MODBUS-RTU通讯规约 | ||
| 通讯地址 | 1-247可设 | ||
| 数据格式 | 可设置。奇、偶及无校验可设，8个数据位，1或2停止位 | ||
| 通讯速率 | 1200、2400、4800、9600、19200、38400可设 | ||
| 无线通信 | 4G CAT1 | MQTT与TCP可选，全网通 | |
| LoRa | 470M，可视距离3km | ||
| 指示灯 | 4 | ||
| 按键 | 4 | ||
| 电 | 工作电压 | AC 85~265V | |
| 典型功耗 | <2W | ||
| 环 | 工作环境 | 工作温度：-20～70℃ | |
| 存储环境 | 存储温度：-40～85℃ | ||
| 相对湿度 | 相对湿度≤95%，无结露 | ||
| 抗 | 防雷击浪涌 | 4 kV | |
| 防脉冲群干扰 | 4 kV | ||
| 静电放电 | 空气放电15kV，接触放电8kV | ||
Modbus 寄存器列表
寄存器用于MODBUS-RTU通讯规约
起始地址 | 数据项名称 | 字节长度 | 读写 | 备注 |
| 0000H | 通讯地址 | 2 | R/W | 1-247 |
|
0001H |
波特率 |
2 |
R/W | 1-1200 |
| 0002H | 预留 |
|
|
|
| 0003H | 预留 |
|
|
|
|
0004H | 高位：校验方式，低位：停止位 | 2 | R/W | 高位：0-无校验；1-偶校验；2-奇校验。低位：0-1停止位，2-2停止位 |
| 0005~0006H | 预留 | |||
| 0007H | 背灯时间 | 2 | R/W | 单位s，0-常量，999s |
| 0008H | 密码 | 2 | R/W | 默认0000 |
| 0009H | 线制 | 2 | R/W | 高位线制，0-3P4W,1-3P3W |
| 000AH~000DH | 预留 | |||
| 000EH | 电压变比 | 2 | R/W | 整形，1000 |
| 000FH | 电流变比 | 2 | R/W | 整形，2000 |
|
0010H |
N相温度 |
2 |
R | 整形有符号 |
| 0011H~0013H | 时间日期（秒.分.时.日.月.年） | |||
| 0014H | A相电压 | 2 | R | 整形 |
| 0015H | B相电压 | 2 | R | |
| 0016H | C相电压 | 2 | R | |
| 0017H | AB线电压 | 2 | R | |
| 0018H | BC线电压 | 2 | R | |
| 0019H | CA线电压 | 2 | R | |
| 001AH | A相电流 | 2 | R | 整形，单位A |
| 001BH | B相电流 | 2 | R | |
| 001CH | C相电流 | 2 | R | |
| 001DH | 三相电流矢量和 | 2 | R | |
| 001EH | A相有功功率 | 4 | R | 整形有符号 |
| 0020H | B相有功功率 | 4 | R | |
| 0022H | C相有功功率 | 4 | R | |
| 0024H | 总有功功率 | 4 | R | |
| 0026H | A相无功功率 | 4 | R | 整形有符号 |
| 0028H | B相无功功率 | 4 | R | |
| 002AH | C相无功功率 | 4 | R | |
| 002CH | 总无功功率 | 4 | R | |
| 002EH | A相视在功率 | 4 | R | 整形有符号 |
| 0030H | B相视在功率 | 4 | R | |
| 0032H | C相视在功率 | 4 | R | |
| 0034H | 总视在功率 | 4 | R | |
| 0036H | A相功率因数 | 2 | R | 整形 |
| 0037H | B相功率因数 | 2 | R | |
| 0038H | C相功率因数 | 2 | R | |
| 0039H | 总功率因数 | 2 | R | |
|
003AH |
DI状态 |
2 |
R | 整形 |
|
003BH |
电源频率 |
2 |
R | 整形2位小数 |
| 003CH | 组合有功总电能 | 4 | R | 整形，单位kWh，保留2位小数。如数值为201，PT=10,CT=10;则数值=数值*pt*ct=201*0.01*10*10=201 |
| 003EH | 正向有功电能 | 4 | R | |
| 0040H | 反向有功电能 | 4 | R | |
| 0042H | 正相无功电能 | 4 | R | 整形，单位kVarh |
| 0044H | 反向无功电能 | 4 | R | |
| 0046H | A相总电能 | 4 | R | 整形 |
| 0048H | A相正向有功电能 | 4 | R | |
| 004AH | A相反向有功电能 | 4 | R | |
| 004CH | A相正向无功电能 | 4 | R | 整形，单位kVarh |
| 004EH | A相反向无功电能 | 4 | R | |
| 0050H | B相总电能 | 4 | R | 整形 |
| 0052H | B相正向有功电能 | 4 | R | |
| 0054H | B相反向有功电能 | 4 | R | |
| 0056H | B相正向无功电能 | 4 | R | 整形，单位kVarh |
| 0058H | B相反向无功电能 | 4 | R | |
| 005AH | C相总电能 | 4 | R | 整形 |
| 005CH | C相正向有功电能 | 4 | R | |
| 005EH | C相反向有功电能 | 4 | R | |
| 0060H | C相正向无功电能 | 4 | R | 整形，单位kVarh |
| 0062H | C相反向无功电能 | 4 | R | |
