投影仪V-20B
具体成交价以合同协议为准
2025-11-17上海市
- 型号
该企业相似产品
产品简介
尼康轮廓投影仪V-20B这是具有出色图像质量的落地式光学轮廓投影仪，具有jing确捕获X-Y坐标功能
详细信息

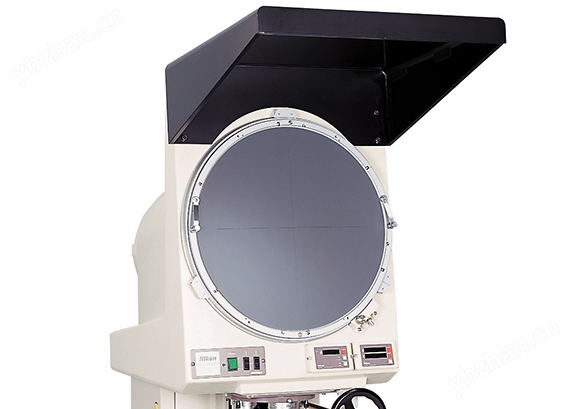

尼康轮廓投影仪V-20B
这是具有出色图像质量的落地式光学轮廓投影仪，具有jing确捕获X-Y坐标功能。样本图像显示在20”(500mm)的屏幕上，能够从工作台上捕获准确数据。 带有500mm投影屏的立式投影仪。可以安装大型载物台，内置数字计数器和角度计数器。
简单构造提供高精度测量
对于检查工序和品质检测，提供的测量精度。可以进行各种零件的平面尺寸和角度测量，以及在投影屏上的图形比对测量。
轮廓投影仪V-20B
坚固构造加上尼康的光学系统和载物台，造就能够进行准确测量的立式投影仪。
齐焦设计投影镜头
所有镜头都为齐焦设计，转换倍率后无需再调焦。长工作距离可以防止检查零件时碰到镜头。
提供多种载物台
从50mm×50mm到250mm×150mm，5种坚固耐用的载物台可供选择。
500mm大尺寸投影屏
带有可以旋转的500mm大尺寸投影屏。可以在大视场内得到高亮度、高对比度的图像。
远心光学系统投影物镜
用于远心光学系统的5x到100x的5种投影物镜可供选择。可以对各种零件的尺寸和形状进行测量。
核心功能
| 种类 | 垂直光学轴 |
| 放大精度 | ±0.1% in contour illumination, ±0.15% in surface illumination |
| 输入功率 | 110 VAC, 220 VAC |
| 样品尺寸 | 150mm (5.9”) |
| 光源 | 24V-150W 卤素灯 |
| 镜头接口 | 3-镜头 转换器 |
| 屏幕 | 500 mm (19.7”) 直径, 量角器屏幕, inclined 8° |
| 尺寸 (WxDxH) and 重量 (approx.) | 570 x 1200 x 1900 mm (22.4 x 47.2 x 74.8“); 260 kg (573 lbs) |
| 投影镜头 | 5x, 10x, 20x, 50x & 100x |
| 载物台 | 10x6, 8x6, 6x4, 4x4, 2x2 |
| 图像 | 正置和倒置 |
