Datapaq Furnace Tracker for Metals Heat Treating up to 1050°C-仪表网-手机站

红外测温仪，炉温跟踪系统，红外成像过程系统

产品简介

揭开您的热处理过程的神秘面纱在该测量软件位于高温炉中时，借助实时数据微调工艺过程确保符合并验证工艺规范借助整个过程温度监测提高质量和生产率该款 Datapaq 高温炉跟踪系统专为温度高达 1050°C 的过程设计，采用 TB40 或 TB49 系列隔热箱，使用户能够获得关于大多数传送带式和分批式高温炉内准确可靠的温度曲线。

详细信息

Fluke Process Instruments 生产的用于金属热处理的 Datapaq 高温炉跟踪仪采用 Datapaq TP6 数据记录器、可选隔热箱（Datapaq TB40 或 TB49)、热电偶和简明易用的 Datapaq Insight™ 软件，为您打造完整的解决方案。

包含 Datapaq TB40 系列隔热箱的高温炉跟踪仪系统设计用于传送带式炉或分批式高温炉，工作温度高达 800°C。对于更高温度的工艺，Datapaq TB49 系列产品采用浮板技术和更多的特殊材料，可用于温度高达 1050°C 的应用。

数据记录器

Datapaq TP6 采用 316 级机械加工不锈钢外壳制造并具有 IP67 防护等级，专为苛刻的高温测量应用所打造。在结合 Datapaq Insight™ 或 Datapaq Insight 高温炉测量软件使用时，您可以通过可选的射频 (RF) 附件或标准USB或蓝牙连接在数据记录器上显示信息。

提供 10 通道和 20 通道配置和两种外壳款式
防水（IP67 防护等级）
通过 USB 或蓝牙进行通信
通过 USB、射频遥测技术和蓝牙技术进行实时遥测
提供碱性电池、镍氢电池和锂电池选项
与支持移动应用的 Datapaq Insight™ 软件相兼容

隔热箱选择

Datapaq TB40 系列产品的隔热箱分两个阶段工作，以确保记录器在高达 800°C 的加工过程中能保持安全的工作温度。阶段的热保护是位于坚固的不锈钢外壳内的一层微孔陶瓷绝缘层。第二阶段是一个采用相变材料的散热器，该散热器能进一步减少传到数据记录器的热量。

Datapaq TB49 系列产品将多年的设计经验与的材料知识相结合，可在数据记录器通过熔炉时为其提供尽可能的保护。数据记录器通过使用微孔绝缘和相变散热器的平衡组合，即使在长时间的生产过程中，也能保持在其工作温度以下。TB49 系列产品非常适合对钢铝产品进行温度测量，以验证热处理工艺过程。此外，它还通常用于高达 1050°C 的温度均匀性测量 (TUS) 应用。

软件

每款 Datapaq Insight™ 软件产品均旨在将您的原始数据转变为可对其采取行动的有意义信息。所有三个软件选项均可提供清晰的用户界面、帮助界面和用于帮助新用户的使用向导。能够直接通过软件更改语言和电子邮件结果，从而支持您分享整个工厂乃至的信息，无论通过计算机还是移动设备均可实现。

型号	TP6116 / TP6116-TM	TP6216 / TP6216-TM
通道	10	20
温度范围	-100 ～ 1370°C 取决于热电偶类型（显示 K 型）
连接方式	USB 或蓝牙*
内存容量	400 万个数据点
启动/停止触发器	无（自动），手动，温度上升/下降和基于时间
采样间隔	0.05 秒 – 50 分钟（不使用遥测技术） 2 秒 – 50 分钟（使用射频遥测技术*）
准确性	± 0.3 °C – K 型
分辨率	± 0.1°C (0.18 °F)
热电偶类型	K 型（提供 J、N、T、R、S 和 B 型）
多次运行功能	在返回电脑之前可运行多达 10 次温度测量

*请联系 Fluke Process Instruments，以了解您所在国家或地区中射频遥测技术和蓝牙技术的可用性。

Datapaq TB40 隔热箱系列产品

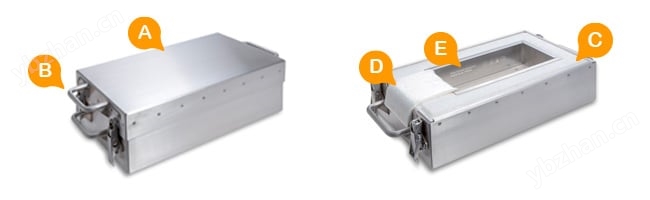

Datapaq TB40 Thermal Barrier features

坚固的 304 不锈钢结构
加固的手柄
微孔绝缘材料可提供适宜的热保护
可更换耐磨带可降低维护成本
激光蚀刻内衬可显示温度持续时间和隔热箱部件号

型号	TB4005	TB4012	TB4033
尺寸	125 x 248 x 504 mm	170 x 297 x 526 mm	300 x 406 x 593 mm
重量	12 kg	20 kg	43 kg
数据记录器	TP6116 / TP6116-TM (也与 DP5660 / DP5660-TM 相兼容 )
工作温度	800° C

Datapaq TB49 隔热箱系列产品

Datapaq TB49 Thermal Barrier features

坚固的 304 不锈钢结构
浮板以及辐射式角和边缘可尽可能地减少变形
即使在使用数年之后，激光切割型号也易于识别
可更换耐磨带可降低维护成本
激光蚀刻内衬可清楚显示温度持续时间，以便在使用时提醒操作人员
即使戴着手套，也可轻松操作可调节的坚固门扣

型号	TB4915	TB4938	TB4933
尺寸	104 x 247 x 529 mm	217 x 291 x 522 mm	300 x 406 x 613 mm
重量	12.6 kg	26 kg	44 kg
数据记录器	TP6116 / TP6116-TM (也与 DP5660 / DP5660-TM 相兼容)
工作温度	1050° C

热性能

Datapaq TB40 Thermal Barrier performance

Datapaq TB49 Thermal Barrier performance

Datapaq TB40 Application 在大多数应用中，炉内的环境条件和工艺参数（如温度、持续时间和气体）都会影响隔热箱的选择。尽管可以使用各种数据记录器配置和软件选项，但与隔热箱选择相比，这些都不太重要。

Datapaq TB40 隔热箱系列产品

Datapaq TB40 系列隔热箱的工作温度限制为 800°C，适用于不频繁和要求较低的温度测量应用。这些产品代表着我们经济实用的解决方案。典型应用包括：

部件和原材料的网带应力消除
确保具有不同几何形状和断面的组件能得到统一处理，并且不超出临界温度限制。
分批式高温炉和传送带式炉的测量
在调试或维修后的启动过程中，对您的高温炉进行分析可以验证炉温均匀性，防止产品质量问题，并减少昂贵的返工需求。
钢和铝的淬火和回火
过程内温度测量有助于确保达到整个炉内的所需参数，并准确评估达到产品表面温度与核心温度所需的时间。

Datapaq TB49 隔热箱系列产品

Datapaq TB49 系列隔热箱的工作温度限制为 1050°C，适用于大多数应用中的定期温度测量。该系列产品代表了我们广受欢迎且多样化的解决方案。典型应用包括：

部件和原材料的网带退火和淬火
这些隔热箱能够测量比 TB40 系列更高的温度，因此可用于确保达到核心温度，以及通过淬火和退火工艺满足要求
分批式高温炉和传送带式炉渗碳过程的测量
由于渗碳层深度和硬度依赖于精确的气体和部件表面温度控制，我们的浮板设计和特殊材料选择使 TB49 系列更具耐变形和耐腐蚀性
分批式高温炉和传送带式炉的温度测量
温度较高的地方

特殊和定制解决方案

Fluke Process Instruments 经验丰富的工程师团队完成过很多隔热箱的研发、设计以及生产工作，适用于温度范围 -40°C 至 1350°C 的各种应用。他们可针对您的特定要求设计一款完整的解决方案。联系我们，了解关于定制 Datapaq 温度测量解决方案的更多信息。

无线电遥测链接

Radio telemetry accessory

Datapaq TP6 无线电遥测系统采用高温射频技术，允许从数据记录器实时进行数据传输。随着该系统通过工艺的各个阶段，可即刻查看、分析并报告产品和工艺过程温度数据。该技术可用于监测大多数工业加热应用中的关键热处理工艺过程。

K 型矿物绝缘热电偶，直径 1.6 mm，采用 Nicrobell™ 护套

工作温度范围：0 至 1250°C。装配有可直接连接至数据记录器的微型高温插头。

PA0710 1 m
PA0711 2 m
PA0715 5 m
PA0717 10 m

快速响应露端型热电偶

K 型玻璃纤维编织（耐高温漆），0.2 mm (32 AWG) 单股线。精度 ±0.4% 或 ±1.1°C。ANSI MC96.1（特殊限制）。间歇温度 700°C，持续温度 600°C。

PA0830 1 m
PA0831 2 m
PA0832 3 m

K 型矿物绝缘热电偶，直径 1.0 mm，采用 Inconel™ 护套

工作温度范围：0 至 1000°C。终端是微型高温塑料插头。

PA0923 0.5 m
PA0920 1 m
PA0921 2 m
PA0922 3 m

K 型矿物绝缘热电偶，直径 1.0 mm，采用“Nextel”护套

支持离子渗氮应用。包括 10 个用于插入工件的陶瓷插件。

PA1563 0.5 m
PA1560 1 m
PA1561 2 m
PA1562 3 m

支持高温炉测量应用的热电偶：N 型矿物绝缘，直径 2.0 mm

工作温度 1250°C。终端是微型高温插头。经过校准，符合表 1 中的 AMS 2750 相关标准。

PA1580 1 m
PA1581 2 m
PA1582 3 m
