TYCO-3X 津制 单法兰压力变送器 螺纹连接 石油

单法兰压力变送器结构

顾名思义，单法兰压力变送器的结构由一个法兰接口、压力传感器、接电盒、显示仪表、控制电路等。通过单法兰与被测容器连接并通过接口处的传感器进行压力测量。

单法兰压力变送器原理

工作时，高、低压侧的隔离膜片上和灌充液将过程压力传递给中心的灌充液, 中心的灌充液将压力传递到传感膜片上。膜片的位移随所受差压而变化，这种变化被放大电路线性地转换成4～20mA DC的二线制电流、电压或数字HART输出信号。

单法兰压力变送器参数

供电电源：12～45V.DC

电源影响：<0.005%输出量程/V

测量精度：调校量程的±0.1%，±0.2

环境湿度：0～95%

防护特性：防护能力 IP65

防爆类型：Exd II CT6

输出信号：4～20mA.DC二线制

单法兰压力变送器特点

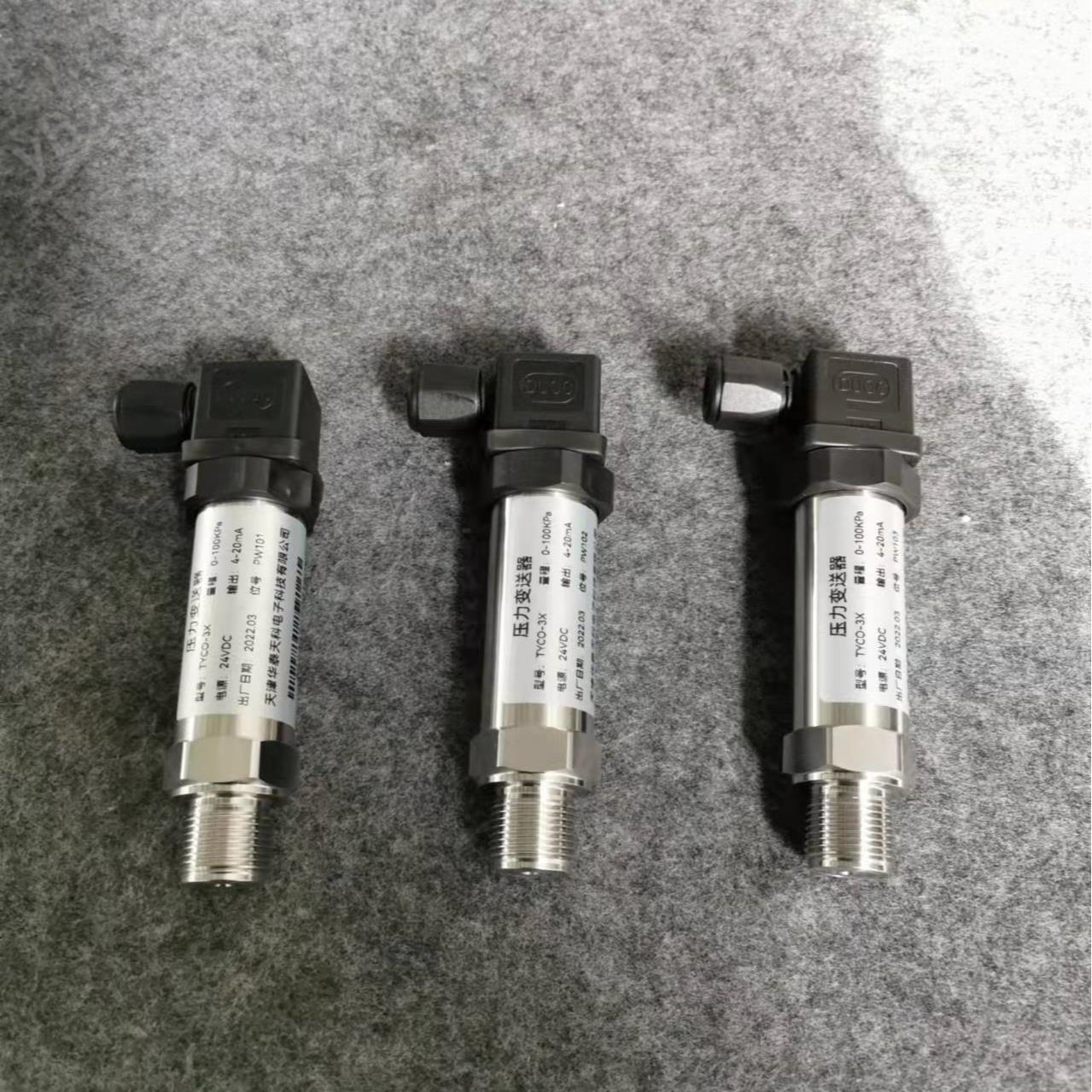

津制 单法兰压力变送器 螺纹连接 石油

1.可测量非密封容器的液位

2.多种灌充液选择，可满足各种应用要求。

3.适用多种被测介质，接液位材料：不锈钢、哈氏合金C-276和钽。

单法兰压力变送器注意事项

津制 单法兰压力变送器 螺纹连接 石油

1.尽可能选择温度波动较小（不超过80°）、灰尘少、振动较小、腐蚀性不强的地方。

2.测压仪表低于取压点时如果检测介质是液体或带有冷凝液的其它介质，要修正导压管中由于液柱所产生的压力误差。

3.要根据介质的物理、化学性质选择垫片，注意使用安全。

4.当被测介质温度较高时，应在仪表前加装冷却装置，使高温介质冷却到30～40℃以下，再进入仪表。

5.测量粘度很大或腐蚀性介质压力时，应在仪表前安装隔离装置，检测含尘或能形成沉淀的介质压力时，应在仪表前安装沉积器。

6.测量仪表与取压点的距离越短越好，必须安装切断用的阀门，阀门应安装在靠近取压点处。
